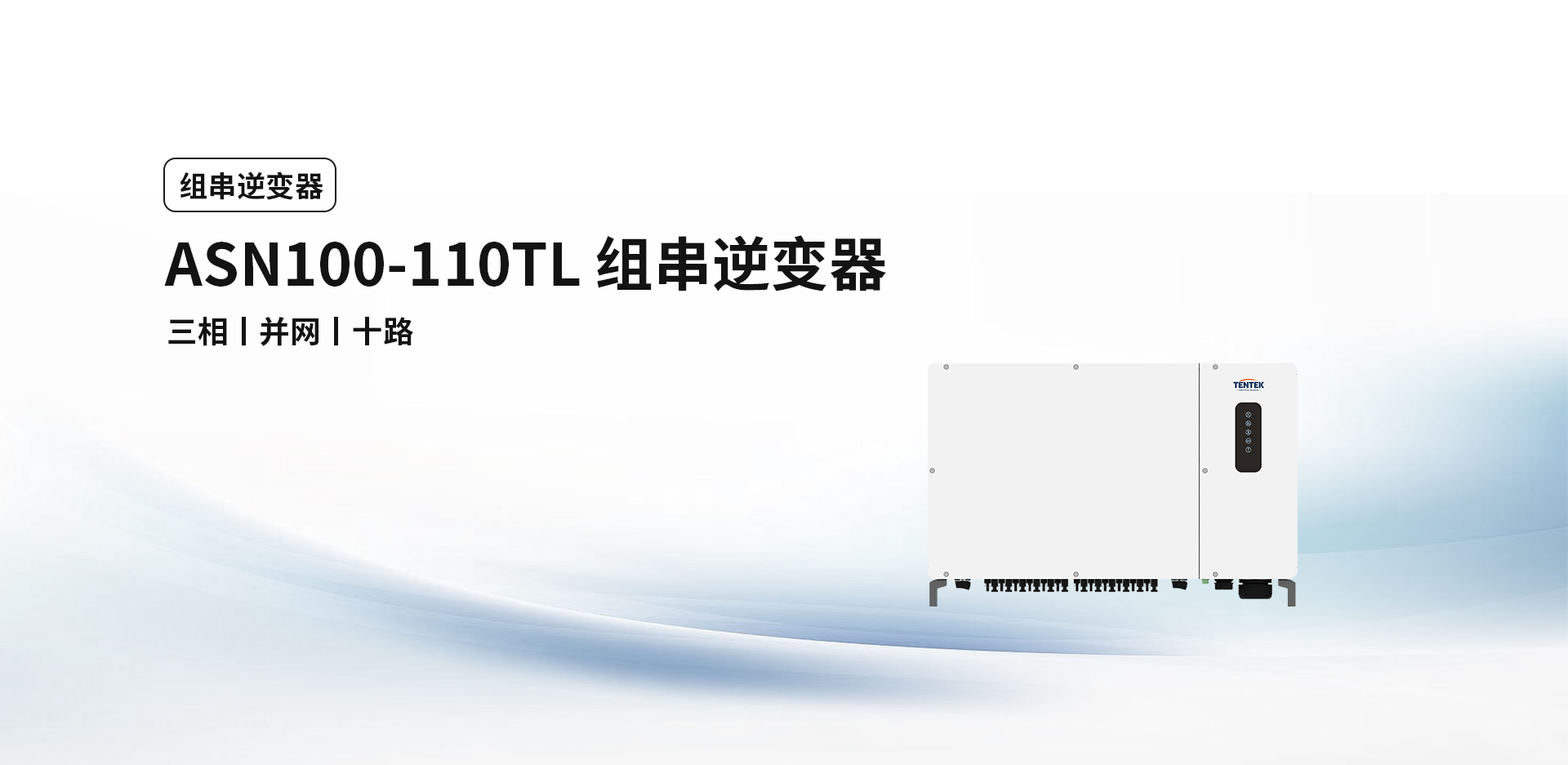

ASN100-110TL 组串逆变器
ASN100-110TL是一款专为工商业用户设计的三相并网组串逆变器。10路MPPT设计,最大效率98.6%,高达1.5倍的直流容配比。自动故障录波设计,更快定位异常问题。双路RS485设计,支持多平台监控。
ASN100-110TL
● 10路MPPT设计
● 最大效率98.6%,中国效率98.1%
● 支持1.5倍直流容配比接入
● 三阶变步长追踪算法,快速适应环境变化
● 自动故障录波功能,异常问题无处遁形
● 智能调速风扇设计有效延长风扇寿命
● 支持铝合金线缆接入,降低系统成本
● IP66防护等级,适应各种恶劣环境
● 双路RS485设计,支持多平台监控
ASN - (100-110) TL | ||
100K | 110K | |
输入参数(直流) | ||
最大输入电压 | 1100v | |
额定输入电压 | 620V | |
启动电压 | 195V | |
MPPT电压范围 | 180-1000V | |
最大输入电流 | 10*32A | |
最大输入短路电流 | 10*50A | |
MPPT路数 | 10 | |
最大接入组串数 | 20 | |
输出参数(交流) | ||
额定输出功率 | 100kW | 110kW |
最大视在功率 | 110kVA | 121kVA |
最大有功功率 | 110kW | 121kW |
额定电网电压 | 3W/N/PE 380V/400V | |
额定电网频率 | 50Hz/60Hz | |
额定输出电流 | 144.5A | 158.8A |
最大输出电流 | 158.8A | 174.6A |
功率因数 | >0.99 (0.8超前句0.8滞后) | |
总电流谐波畸变率 | <3% | |
效率 | ||
最大效率 | 98.6% | |
欧洲效率 | 98.1% | |
保护功能 | ||
集成直流开关 | 具备 | |
直流极性反接保护 | 具备 | |
防孤岛保护 | 具备 | |
短路保护 | 具备 | |
输出过电流保护 | 具备 | |
直流浪涌保护 | 二级 | |
交流浪涌保护 | 二级,可选(一级) | |
绝缘阻抗检测 | 具备 | |
接地故障检测 | 具备 | |
漏电流检测 | 具备 | |
温度保护 | 具备 | |
交流过压保护 | 具备 | |
直流过流保护 | 具备 | |
集成AFCI(直流电弧故障保护) | 可选 | |
PID修复 | 可选 | |
防逆流 | 可选 | |
通用参数 | ||
尺寸(宽*高*深) | 1007*668*357mm | |
重量 | 90kg | |
夜间自耗电 | <2W | |
工作温度范围 | -30°C-+60°C | |
冷却方式 | 智能风冷 | |
最高工作海拔 | 4000m (>3000m降额) | |
相对湿度 | 0-100% | |
防护等级 | IP66 | |
拓扑结构 | 无变压器 | |
并网标准 | NB/T32004 | |
安规/EMC标准 | NB/T32004 | |
直流端口 | MC4变压器 | |
交流端口 | OT端子 | |
显示与通信 | ||
显示 | LED+蓝牙+APP | |
通讯方式 | RS485/WiFi (可选) 4G(可选) |
