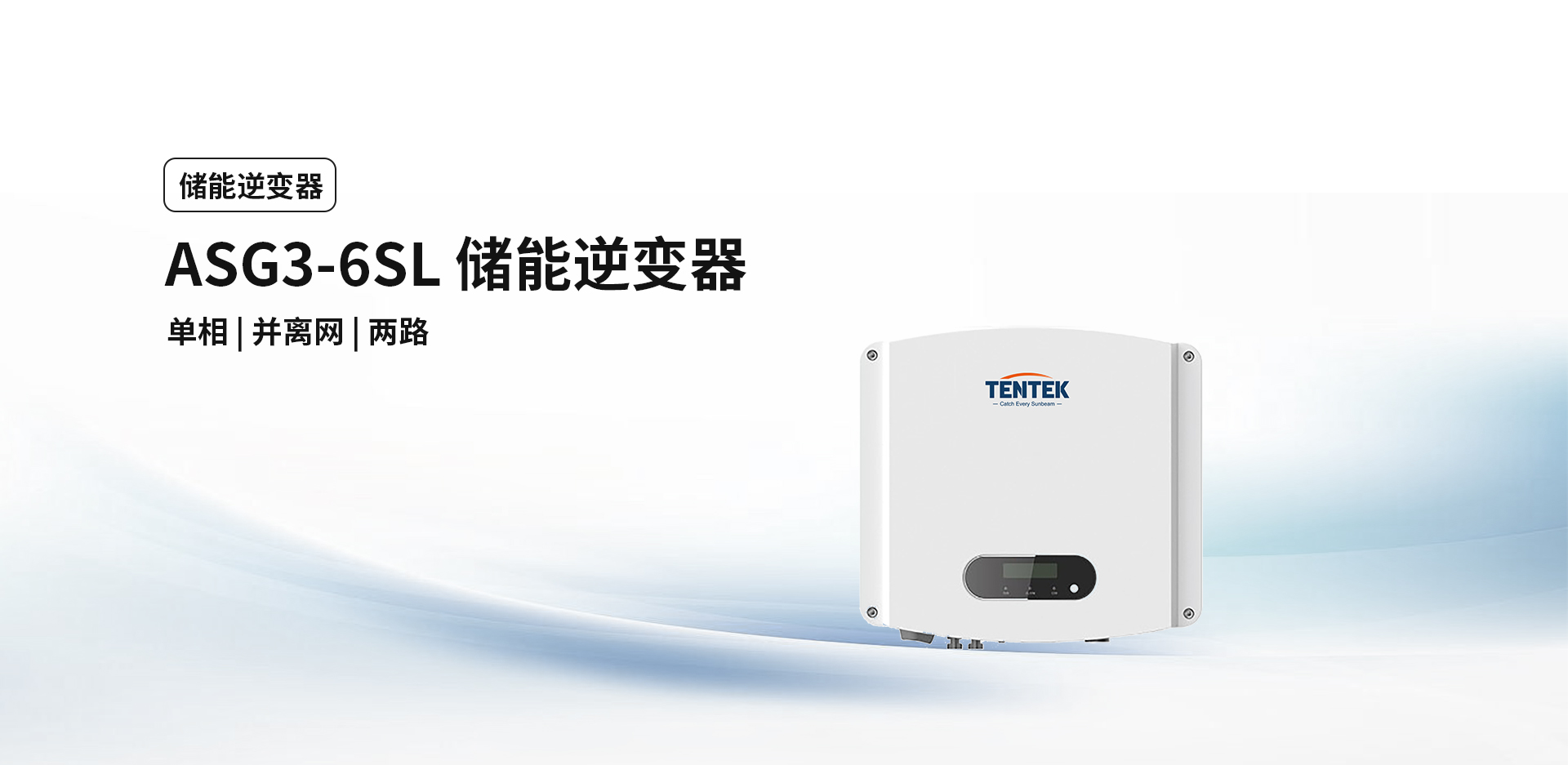

ASG3-6SL 储能逆变器
ASG3-6SL是一款专为住宅用户设计的单相并离网储能逆变器。10毫秒内实现离网切换,兼容多电池类型,夜间低自耗小于5W,可限制输出功率,提高自发自用利用率。
ASG3-6SL
● 支持并离网功能切换,切换时间<10ms
● 兼容多种电池类型
● 支持RS485、 WIFI/4G等多种通讯方式
● 防护等级为IP65,夜间最低自耗小于5W
● 功率输出限制和峰谷套利模式
ASG3-6SL | |||||
3.6K | 4K | 4.6K | 5K | 6K | |
光伏输入 | |||||
最大输入功率 | 3.6kW | 4kW | 4.6kW | 5kW | 6kW |
最大输入电压 | 550V | ||||
额定电压 | 360V | ||||
启动电压 | 195V | ||||
MPPT电压范围 | 90-520V | ||||
最大输入电流 | 20A/20A | ||||
最大短路电流 | 20A/20A | ||||
MPPT路数 | 2 | ||||
最大接入组串数 | 2 | ||||
交流输出(电侧网) | |||||
额定输出功率 | 3.6kW | 4kW | 4.6kW | 5kW | 6kW |
最大视在功率 | 3.96kVA | 4.4kVA | 4.96kVA | 5.5kVA | 6.6kVA |
最大输出电流 | 17.2A | 19.1A | 22A | 23.9A | 28.7A |
额定电网电压 | 220V/230V | ||||
额定电网频率 | 50Hz/60Hz | ||||
功率因素 | >0.99 (0.8超前~0.8滞后) | ||||
总电压谐波畸变率 | <0.3% | ||||
电池参数 | |||||
电池电压范围 | 80-480V | ||||
充放电策略 | 遵循BMS控制策略 | ||||
最大充/放电电流 | 30A/30A | ||||
电池类型 | 锂电池 | ||||
通讯方式 | CAN/RS485 | ||||
交流输出(离网侧) | |||||
额定输出功率 | 3.6kW | 4kW | 4.6kW | 5kW | 6kW |
最大输出电流 | 15.6A | 17.4A | 20A | 21.7A | 26A |
并离网切换时间 | <l0ms | ||||
额定输出电压 | 220V/230V | ||||
额定频率 | 50Hz/60Hz | ||||
总电压谐波畸变率 | <2% | ||||
效率 | |||||
最大效率 | 97.4% | ||||
欧洲效率 | 96.5% | ||||
充电效率(光伏-电池) | 97.6% | ||||
保护功能 | |||||
防孤岛保护 | 具备 | ||||
直流过流保护 | 具备 | ||||
输出过流保护 | 具备 | ||||
输出短路保护 | 具备 | ||||
绝缘检测 | 具备 | ||||
漏电流保护 | 具备 | ||||
极性反接保护 | 具备 | ||||
通用参数 | |||||
尺寸(宽*高*深) | 455*462*214mm | ||||
重量 | 19kg | ||||
夜间自耗电 | ≤13W | ||||
工作温度范围 | -30°C-+60°C | ||||
冷却方式 | 自然散热 | ||||
最高工作海拔 | 4000m (>3000m降额) | ||||
相对湿度 | 0-100% | ||||
防护等级 | IP66 | ||||
拓扑结构 | 无变压器 | ||||
显示与通信 | |||||
显示 | LED+蓝牙+APP | ||||
通讯方式 | RS485/WiFi (可选) 4G(可选) |
