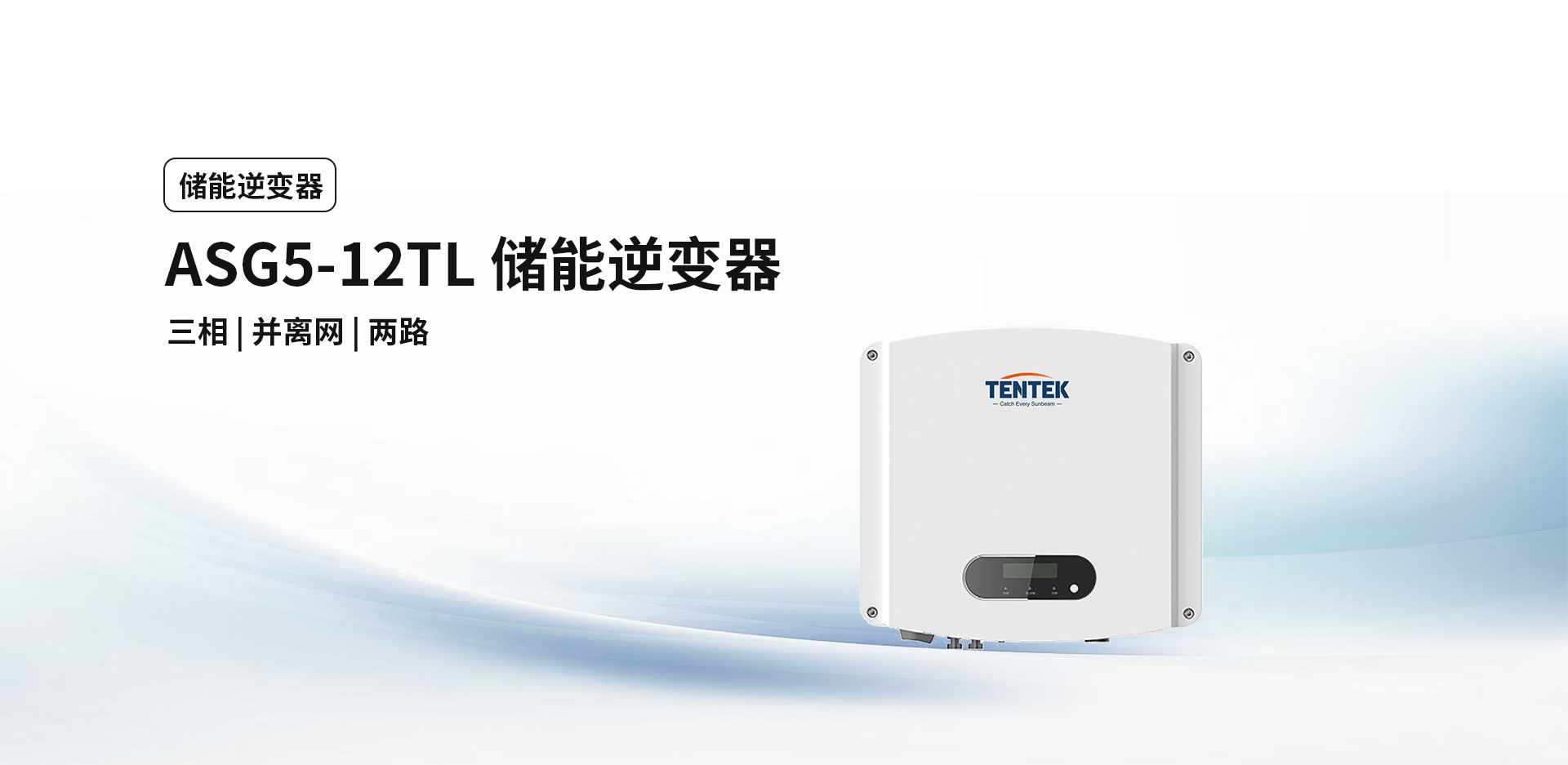

ASG5-12TL 储能逆变器

ASG5-12TL是一款专为大型住宅用户及小型工商业用户设计的三相并离网储能逆变器。在10毫秒内支持离网功能切换和VPP调度控制。兼容多品牌电池，高效充放电，夜间自耗极低。可通过功率输出限制和峰谷套利模式大幅降低电费，并有效提高自用率。




ASG5-12TL

   ●    支持并离网功能切换，切换时间＜10ms

   ●   支持与并网逆变器藕合控制持三相100%不平衡负载接入

   ●   1.5倍直流超配

   ●   16A大电流输入，支持多类型组件

   ●   电池SOC自动校准

   ●   高压电池设计，有效提高电池充放电效率

   ●   支持多品牌电池接入

   ●   支持VPP智能电网调度控制

   ●    支持RS485、 WIFI/4G等多种通讯方式

   ●   防护等级为IP65，夜间最低自耗小于5W

   ●   功率输出限制和峰谷套利模式

ASG5-12TL



ASN - (5-12) TL-ZH


5K

6K

8K

10K12K

光伏输入

最大输入功率

7. 5kW

9kW 12kW 15kW 18kW

最大输入电压

lOOOV


额定电压

600V


启动电压

195V


MPPT电压范围

200-900V

最大输入电流

16A/16A
26A/26A

最大短路电流

20A/20A
32A/32A

MPPT路数

2

最大接入组串数

2
4

交流输出（电侧网）

额定输出功率

5kW

6kW 8kW 10kW 12kW

最大视在功率

5kVA

6kVA 8kVA 10kVA 12kVA

最大输出电流

7.2A

8.7A11.5A 14.4A 14.4A

电网电压范围

286-498V

额定电网电压

3/N/PE 380V/400V

额定电网频率

50Hz/60Hz

功率因素

>0.99 (0.8超前～0.8滞后）

总电压谐波畸变率

<0.3%

电池参数

电池电压范围

200-800V

充放电策略

遵循BMS控制策略

最大充／放电电流

30A/30A

电池类型

锂电池

通讯方式

CAN/RS485

交流输出（离网侧）

额定输出功率

5kW

6kW

8kW

10kW12kW

最大输出电流

7.2A

8.7A

11.5A

14.4A 17.3A

并离网切换时间

<lOms

额定输出电压

380V/400V

额定频率

50Hz/60Hz

总电压谐波畸变率

<2%

效率

最大效率

97.34%

欧洲效率

96.45%

充电效率（光伏-电池）

97.35%

保护功能

防孤岛保护

具备

直流过流保护

具备

输出过流保护

具备

输出短路保护

具备

绝缘检测

具备

漏电流保护

具备

极性反接保护

具备

通用参数

尺寸（宽*高*深）

540*420*218mm

重量

31.5kg

夜间自耗电

≤20W

工作温度范围

-30°C-+60°C

冷却方式

自然散热

最高工作海拔

4000m (>3000m降额）

相对湿度

0-100%

防护等级

IP66

拓扑结构

无变压器

显示与通信

显示

LED+蓝牙+APP

通讯方式

RS485／WiFi （可选） 4G（可选）
