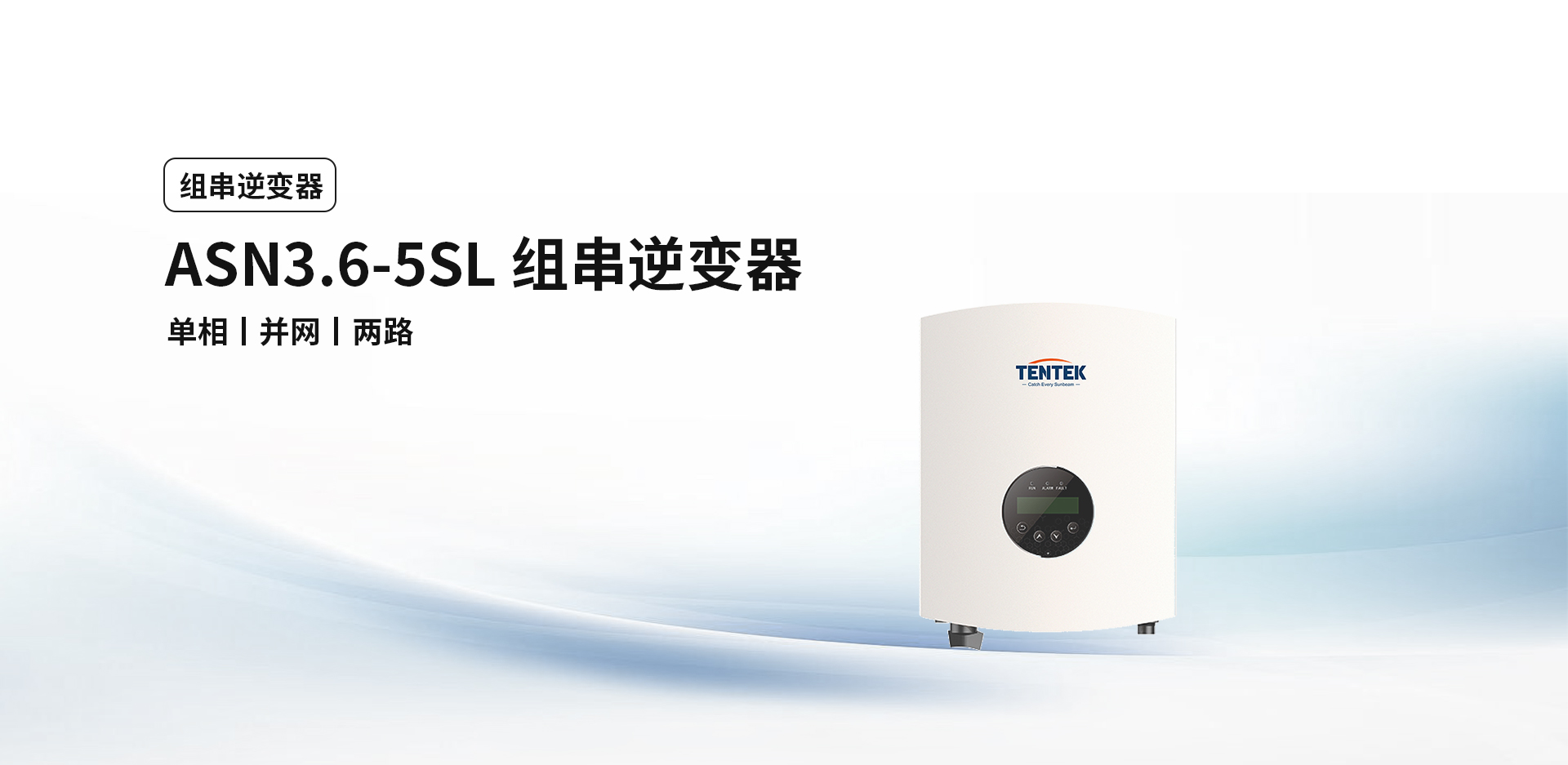

ASN3.6-5SL 组串逆变器
ASN3.6-5SL是一款专为住宅用户设计的单相两路并网组串逆变器。具有超宽MPPT电压范围,80V启动电压,1.5倍直流超配,自适应控制,夜间极低自耗,多通讯方式。防护等级达到了IP66,内置防雷设计,适应恶劣环境。
ASN3.6-5SL
● 超宽MPPT电压范围
● 启动电压低至80V
● 支持1.5倍直流超配
● 自适应控制算法
● 夜间自耗电低至0.3W
● 支持RS485、 WIFI/4G等多种通讯方式
● IP66防护设计, 适应各种恶劣环境
● 内置交直流二级防雷设计,高效抑制电网浪涌冲击
ASN - (3.6-5) SL | ||||
3.6K | 4K | 4.6K | 5K | |
输入参数(直流) | ||||
最大输入电压 | 550v | |||
额定输入电压 | 380V | |||
启动电压 | 80V | |||
MPPT电压范围 | 80-520V | |||
最大输入电流 | 13.5A/13.5A | |||
最大输入短路电流 | 20A/20A | |||
MPPT路数 | 2 | |||
最大接入组串数 | 2 | |||
输出参数(交流) | ||||
额定输出功率 | 3.6kW | 4kW | 4.6kW | 5kW |
最大视在功率 | 3.96kVA | 66kVA | 88kVA | |
最大有功功率 | 3.96kW | 66kW | 88kW | |
额定电网电压 | 1W/N/PE 220V/230V/240V | |||
额定电网频率 | 50Hz/60Hz | |||
额定输出电流 | 72.2A | 86.6A | 115A | |
最大输出电流 | 79.4A | 95.3A | 127A | |
功率因数 | >0.99 (0.8超前句0.8滞后) | |||
总电流谐波畸变率 | <3% | |||
效率 | ||||
最大效率 | 97.7% | |||
欧洲效率 | 97% | |||
保护功能 | ||||
直流开关 | 具备 | |||
直流反接保护 | 具备 | |||
孤岛保护 | 具备 | |||
交流短路保护 | 具备 | |||
交流输出过流保护 | 具备 | |||
直流浪涌保护 | 二级 | |||
交流浪涌保护 | 二级 | |||
绝缘阻抗检测 | 具备 | |||
漏电流保护 | 具备 | |||
通用参数 | ||||
尺寸(宽*高*深) | 355*430*152mm | |||
重量 | 10.8kg | |||
夜间自耗电 | <1W | |||
工作温度范围 | -25°C-+60°C | |||
冷却方式 | 自然散热 | |||
最高工作海拔 | 4000m (>3000m降额) | |||
相对湿度 | 0-100% | |||
防护等级 | IP66 | |||
拓扑结构 | 无变压器 | |||
显示与通信 | ||||
显示 | LED+蓝牙+APP | |||
通讯方式 | RS485/WiFi (可选) 4G(可选) |
